Schuppen Deckung

Bei der Schuppendeckung werden Schuppenschablonen als Decksteine verwendet, die eine einheitliche Größe und einen normalen Hieb aufweisen müssen.

Während die Deckung von links nach rechts Rechtsdeckung heißt (rechte Schuppen), steht die Linksdeckung für eine Deckung von rechts nach links (linke Schuppen).

Die Deckung ist auf Vollschalung mit Vordeckung und Gebindesteigung auszuführen, wobei die Gebindesteigung mit abnehmender Dachneigung steiler werden muß. Ist die Dachneigung * 70°, kann auch ohne Gebindesteigung verdeckt werden.

Die Mindesthöhen- und Seitenüberdeckung beträgt 29 % der Steinhöhe. Bei Steinhöhen kleiner gleich 17 cm, muß die Mindesthöhen- und Seitenüberdeckung 5 cm betragen.

Bei Steinhöhen größer gleich 24 cm, müssen die Schiefer mit mindestens drei Schiefernägeln oder -stiften befestigt werden. Sind die Steinhöhen < 24 cm, sind mindestens zwei Schiefernägel oder -stifte zu verwenden.



Mengenermittlung

Die Ermittlung des Mengenbedarfs für die einzelne Dachelemente kann wie folgt berechnet werden:
sichtbare Steinhöhe = Schuppenhöhe - 29 %
Beispielformat 32/25:



Einheit 100 cm/sichtbare Steinhöhe [cm]
= ca. Stückzahl		 100 cm/sichtbare Steinhöhe x 8
(7) = ca. Stückzahl
pro Meter
Ort		 100 / 22,7 = 4,4 -
pro Meter Kehle - 100 / 22,7 x 8 = 35,2
100 / 22,7 x 7 = 31
pro Meter Traufe 100 / 17,7 = 5,6 -



Bei sämtlichen genannten Mengenangaben handelt es sich um Richtwerte. Ferner sind bei der Verarbeitung von Schiefer 5 % Bruch und Verhau einzukalkulieren.

In der folgenden Tabelle sind Angaben über Formate und den dazu geeigneten Dachneigungen aufgelistet. Daneben können Sie die entsprechenden Höhen- und Seitenüberdeckungen, maximale sichtbare Steinhöhen sowie den ungefähren Bedarf an Schiefern ablesen.



Format [cm]
Höhe / Breite		 geeignete
Dachneigung		 Höhen- und Seiten-
überdeckung [cm]		 Maximal sichtbare
Steinhöhe [cm]		 ungefähre Stückzahl
pro qm
40/30 25° - 30° 11,6 28,4 19,9
36/28
34/28		 25° - 35° 10,4
9,9		 25,6
24,1		 23,4
24,1
32/28
30/25		 30° - 40° 9,3
8,7		 22,7
21,3		 24,5
30,3
28/23
26/21		 35° - 50° 8,1
7,5		 19,9
18,5		 35,7
42,0
24/19
22/19
22/17		 40° - 60° 7,0
6,4
6,4		 17,0
15,6
15,6		 51,5
54,0
63,4
20/15 50° 5,8 14,2 81,9



Bilder

Zum Vergrößern bitte mit der Maus über das jeweilige Bild fahren.

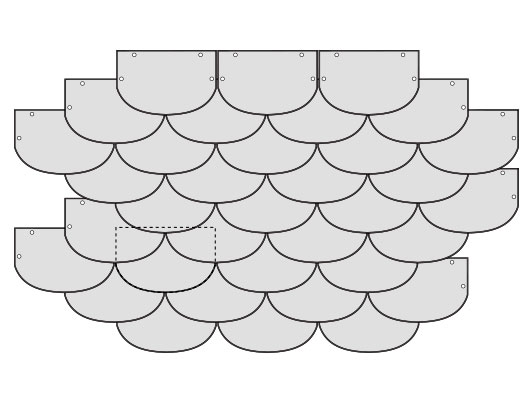

  • Abb. 1.: Schuppendeckung - Deckbild

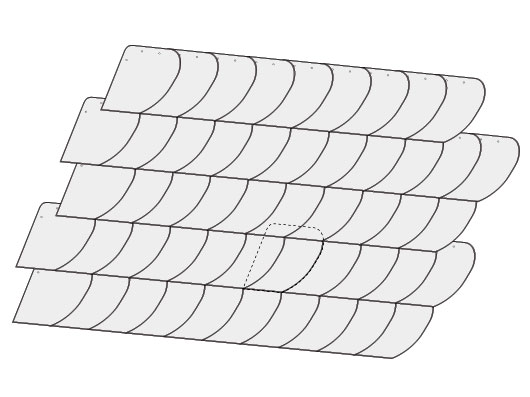

  • Abb. 2.: Prinzipzeichnung Schuppen-Rechtsdeckung

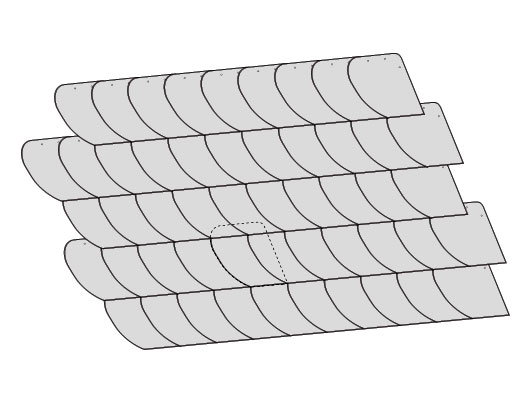

  • Abb. 3.: Prinzipzeichnung Schuppen-Linksdeckung

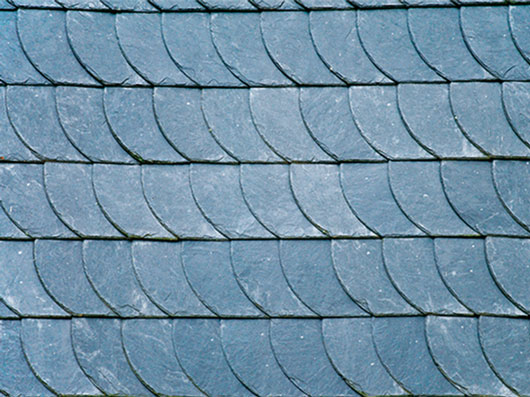

  • Abb. 4.: Schuppendeckung

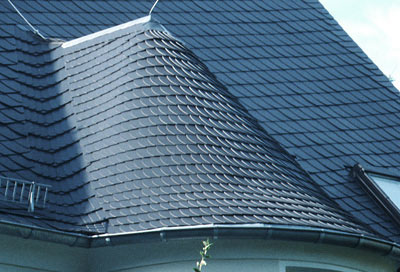

  • Abb. 5.: Schuppendeckung

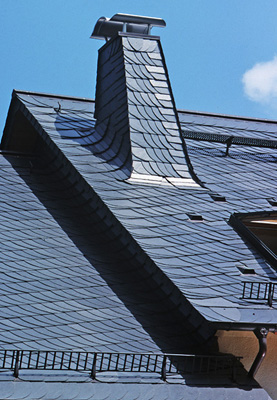

  • Abb. 6.: Schuppendeckung
