Bogenschnitt Deckung - Deutsche Deckung
Die Bogenschnittdeckung wird auch als "Deutsche Deckung" bezeichnet und erfolgt mit quadratischen Schablonenschiefern.

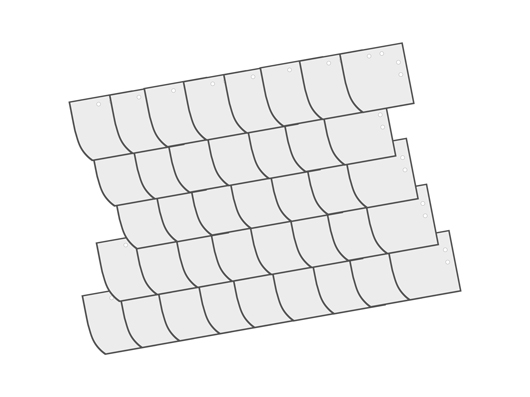

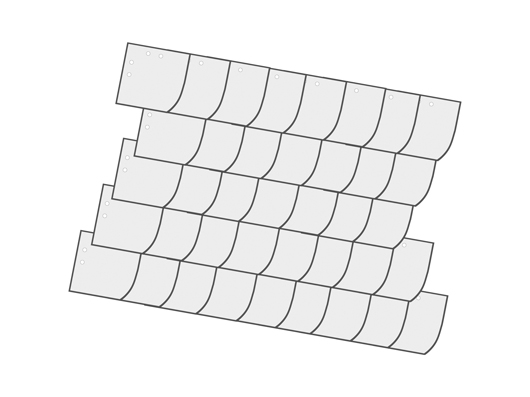

Während die Deckung von links nach rechts Rechtsdeckung heißt, steht
die Linksdeckung für eine Deckung von rechts nach links.
Die Deckung erfolgt mit Gebindesteigung, ist abhängig von der Dachneigung und muss zwischen der Mindest- und Höchstgebindesteigung liegen.
Ist die Dachneigung größer als 70°, kann das Dach auch ohne
Gebindesteigung gedeckt werden.
Die Schieferschablonen müssen mit hängender Ferse gedeckt werden
und zu ihrer Befestigung sind mindestens drei Schiefernägel oder -stifte zu verwenden. Hierbei ist darauf zu achten, daß die Befestigung unterhalb der Höhenüberdeckung und innerhalb der Seitenüberdeckung vorgenommen wird.
Mengenberechnung
Bei sämtlichen genannten Mengenangaben handelt es sich um Richtwerte. Ferner sind bei der Verarbeitung von Schiefer 5 % Bruch und Verhau einzukalkulieren.
| Einheit |
100 cm / sichtbare Steinhöhe [cm] |
Menge |
| pro Meter Ort* |
100 / 21,7 |
4,61 |
| pro Meter Kehle* |
100 / 22 x 8
100 / 22 x 7 |
36,36
31,82 |
| pro Meter Traufe* |
100 / 21 |
4,76 |
*) Beispiel Bogenschnittschablone 30x30 bei einer Dachneigung
von 45x176
In dieser Tabelle sind die Höhen -und Seitenüberdeckungen
entsprechend der Dachneigung sowie der Mengenbedarf pro Einheit
aufgelistet.
Abmessung
[cm] |
Dachneigung |
Höhen- und
Seitenübderdeckung [cm] |
Stückzahl
pro qm |
| 30 x 30 |
25° - 30° |
11 |
9 |
25,1 |
| 30° - 35° |
10 |
9 |
23,8 |
| 35° - 45° |
9 |
9 |
22,7 |
| 45° - 55° |
8 |
9 |
21,6 |
| > 55° |
7 |
9 |
20,7 |
| 25 x 25 |
40° - 45° |
9 |
8 |
36,7 |
| 45° - 55° |
8 |
8 |
34,6 |
| > 55° |
7 |
8 |
32,7 |
| Wand |
4 |
8 |
28,0 |
| 20 x 20 |
nur Wand |
4 |
4 |
39,1 |

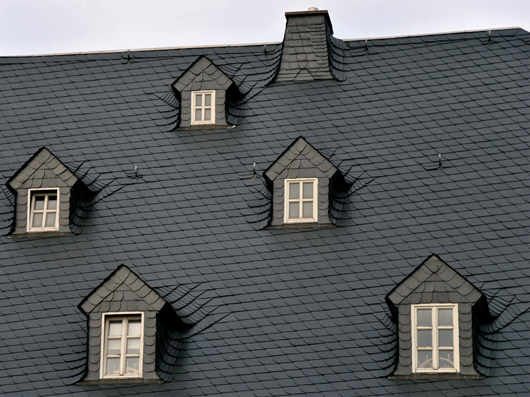

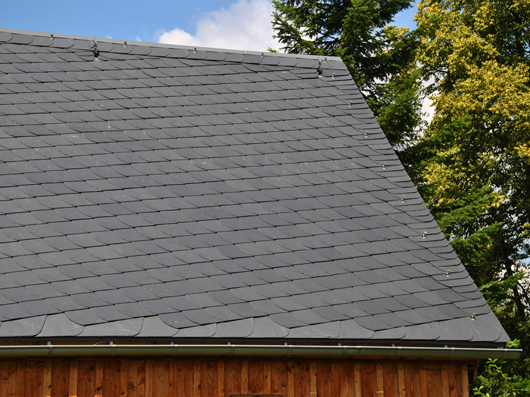

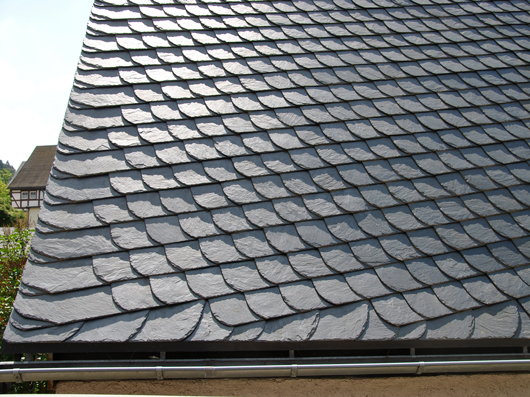

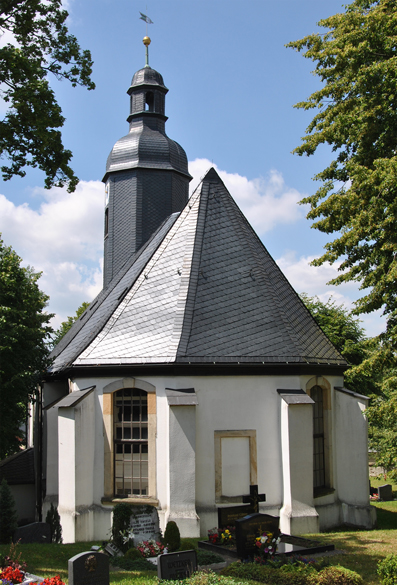

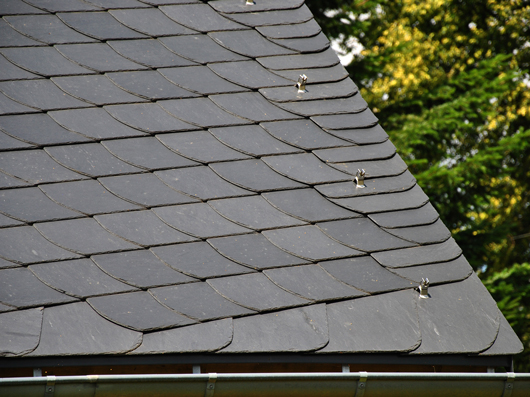

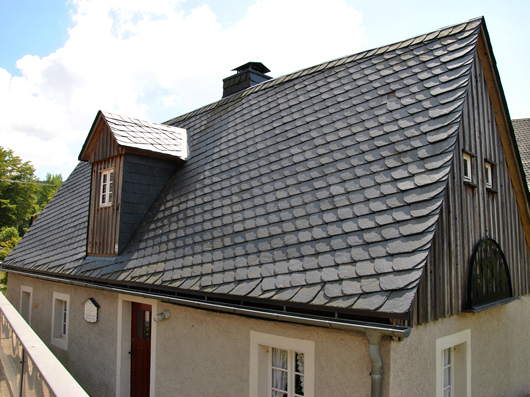

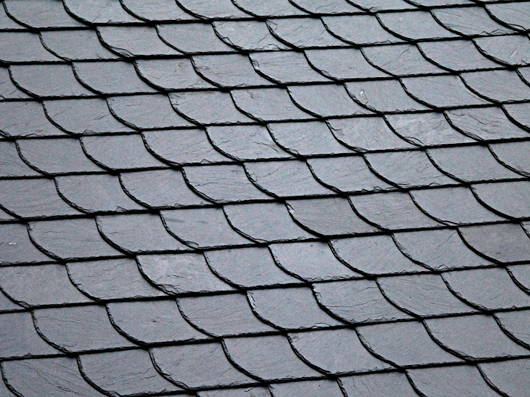

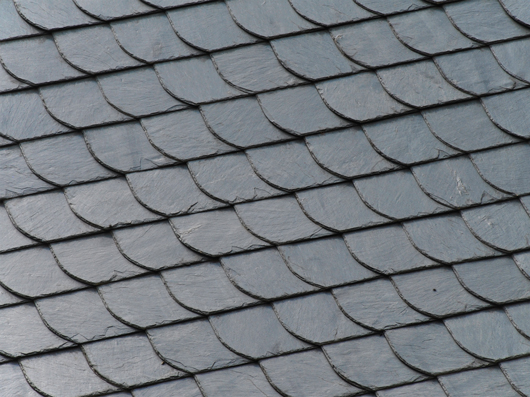

Bilder
Zum Vergrößern bitte mit der Maus über das jeweilige Bild fahren.
|
